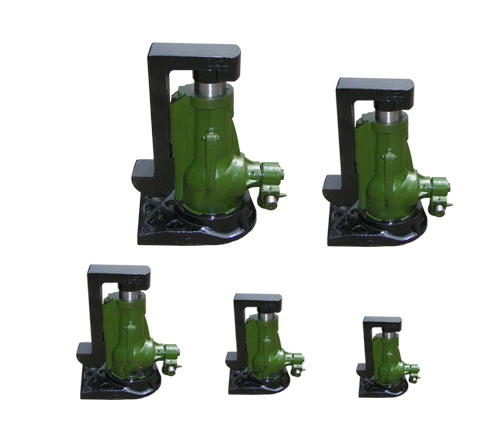

QL系列螺旋兩用起頂機

QL系列螺旋兩用起頂機

一

、 適用范圍
螺旋兩用起頂機是用來起頂各種重物的理想工具之一

。在機身上裝有腳鉤

、可用于重物處于較低起頂位置時的工作狀態

，使用中比一般千斤頂具有更多的優點

。
本產品適用鐵道調整

、建筑工程、橋梁安裝、坑道作業及車輛重物的裝卸和機械設備維修等工作起重場合

。操作方便

、安全可靠。
二

、 技術參數

最大起頂量	最大鉤重力	起重高度	最低高度	鉤腳高度
5	2	130	270	65
10	4	150	310	65
20	8	180	370	75
32	12.8	180	380	85
50	20	250	520	90

三

、 工作原理
本產品是手動式起重工具、結構主要以棘輪

，大小園錐齒輪

、支架、螺桿

、升降套筒和腳鉤等另部件組成

。板動棘輪組通過大小園錐齒輪使螺桿旋轉，由銅螺母帶動升降套筒上升或下降

，達到起頂之目的

。
四、 使用方法
1

、 使用前必須檢查各部件是否正常

。
2、 應在額定起重

、鉤重量的范圍內使用

。
3、 使用時將本機直放于地面

，機體應盡量靠近重物

，避免傾斜。
4

、 扳正棘輪（撐牙）方向

，用于直接轉動棘輪使升降套筒上升，直至頂盤與重物接觸為止

，然后插入手柄往扳動即開始起重

。
5、 起升高度應注意境界線

，當升降套筒上出現紅色線條時

，表示已升至該千斤頂?shù)念~定高度，應立即停止起升

。
6

、 起升工作完畢或欲使重物下降時，先拔出手柄

，將撐牙推向下降方向

，再插入手柄往返扳動，千斤頂?shù)纳堤淄搽S即漸漸下降。
五

、 維護保養
1

、 經常保持本機清潔，勿使沾積塵土

；經常加注潤滑油

，使各磨擦配合部件保持靈活可靠。
2

、 本機不得任意拋扔撞擊

，以免損壞機件而影響使用。
3

、 本機在使用中

，用戶根據使用情況作定期檢查。
4

、 如發現機件損壞嚴重

，應及時更換，以免發生事故

。
