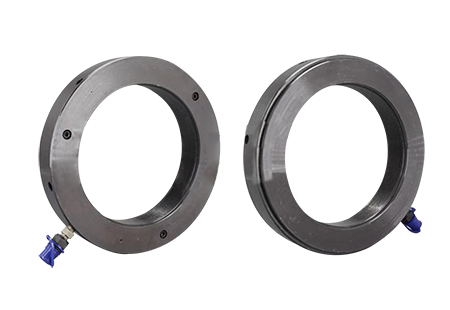

一、概述 ,參照國外產品的相關技術并結合一些使用廠家的要求開發 、研制生產的成系列產品。該產品適用于需經常拆裝的螺栓 ;超大螺栓的予緊 ;大型工件的鎖緊等場合。并可做液壓過盈連接拆裝工具 。 液壓螺母的優點:·操作方便 、省力 ·予緊力大 ·安全、可靠 ·可用于傳統方法不能完成的地方 。 目前生產的液壓螺母規格為:M120×3-M320×6,注油方式分為軸向注油和徑向注油 。壓力等級為40Mpa ;21Mpa。 本廠也可根據用戶要求設計 、制造 ,以滿足不同的螺紋規格及鎖緊行程 。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

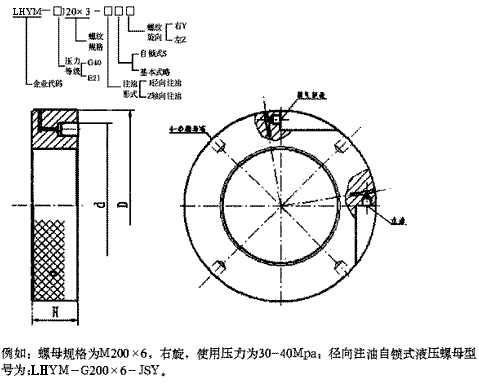

二、結構圖示 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三 、產品技術參數 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表中參數可能因?yàn)楦牧级兏?div id="jpandex" class="focus-wrap mb20 cf">,恕不另行通知?/font> | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

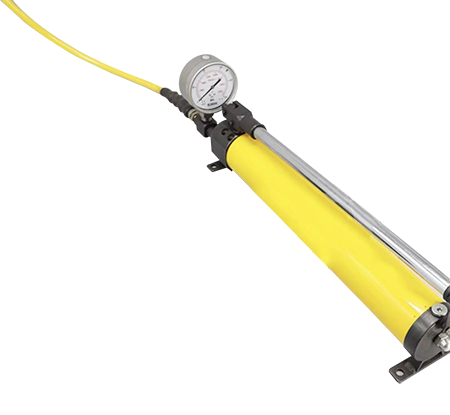

四、使用方法與注意事項 ,注油口在手動泵的后端 ,打開螺母注油,注油后鎖緊 。加壓時將泵上方的手柄上下壓動 ,將泵右側的卸荷開關手柄順時針鎖緊;卸壓時將手柄逆時針旋轉即可 。左側接壓力表 ,可觀察加壓時的壓力指示,手動泵前端接注油膠管 。 2.液壓螺母由螺母體 、壓環、注油口及放油排氣接頭組成,使用時將螺母外觀清洗干凈 。螺母旋進工件并鎖緊螺母,壓環應在原始位置 ,然后將手動泵的注油膠管接口插在注油口上 ,鎖緊手動泵右側的卸荷開關手柄,慢慢加壓 ,同時將放油排氣接頭上部的放氣帽向內旋 ,放氣,直至螺母內空氣排凈 ,流出干凈的液壓油后向外旋松放氣帽使之單向閥關閉 ,繼續加壓注油,使壓環向外壓出 ,達到壓緊目的 ,直到加壓到你所需壓緊目的即可。松開卸荷開關手柄 ,松開手動泵的加壓膠管接頭 。 3.松卸螺母將放油排氣接頭向里旋轉直至液壓油流出,慢慢松開螺母即可 。 4.螺母在沒有旋進工件鎖緊前 ,請不要給螺母加壓,防止壓環偏載脫出 ,在不使用時請將螺母內的油放凈 ,壓環回到原始位置 ,以備下次使用。在螺紋處加黃油防止生銹 。
|
