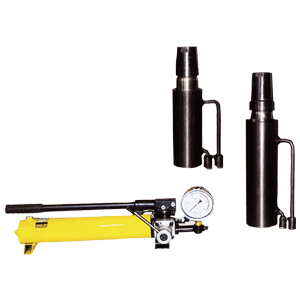

YDCJYCQ型前卡式千斤頂

，也可進行自錨，可用于先張法、后張法的預應力混凝土結構，橋梁等施工中。另外，YDCJ240千斤頂帶有止轉機構，可防止油缸、活塞、穿心拉桿相對轉動。并設有標尺，可方便的觀察張拉行程。由于夾具在千斤頂前端，鋼絞線外露長度僅需200毫米即可張拉錨固。該千斤頂方便夾片的更換及維護，簡化操作程序，節省操作時間，使用安全、可靠。

YDCJ系列千斤頂技術參數



型號	項目	公稱張拉力(KN)	公稱油壓(MPa)	張拉面積(cm2)	張拉行程	穿心孔徑	頂壓器		質量	外形尺寸(φ×L)mm
							頂出力(KN)	公稱油壓(MPa)
YDCJ200		200	61	37.68	200	20	38	50	20	φ104×430
YDCJ240		240	55	44.16	200	18	26.34	50	22	φ104×530
YDCJ250		250	50	54.95	200	20	38	50	24	φ124×510









YCQ型前卡式千斤頂      技術參數 型號 額定油壓Mpa 張拉力kN 行程mm 穿心孔徑mm 外形尺寸mm 質量kg 鋼絞線預留長度mm YCQ25型 50 255 200 Φ19 Φ110*525 20 280 YCQ30型 50 310 200 Φ19 Φ125*426 30 280 主要用途 一種預應力穿心前卡式千斤頂 ，用于YM15、YM18 、YM13及其他鋼絞線錨具有粘結和無粘結筋的單根張拉 ，或者多孔錨具的逐根張拉。千斤頂內設有止轉裝置 ，能有效地防止張拉時千斤頂和鋼絞線旋轉 。張拉時既可自鎖錨固也可頂壓錨固 ，需頂壓錨固時 ，需在千斤頂端部裝上頂壓器，在油泵路上加裝FL型分流閥 。其中YCQ10型前卡式千斤頂主要用于調索 。
