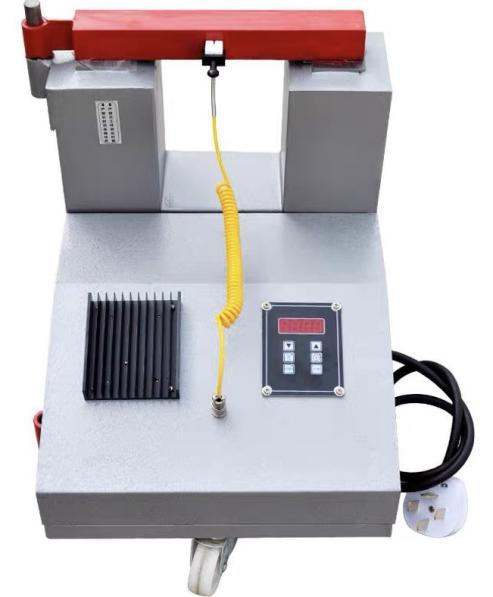

ZJ20系列軸承加熱器(自動退磁)

2021-10-19 17:31:16

次

優點
有很多軸承是在安裝過程中損壞的

，加熱方法不當是重要原因之一

。如采用燒焊工具加熱，會造成軸承變形

；采用爐火加熱

，軸承兩面受熱不勻；采用油浴加熱

，會因油質不潔而使軸承污染

，噪聲增大；采用烤箱加熱

，太費時間

。至于敲打安裝，軸承更易受損

。
現在最新的技術是使用ZJ20感應加熱器

，其優點是：
省錢節電90%，節油100%

，節約廠房占地面積70%

；
省時工作效率提高4倍以上，操作人員減少80%

；
可靠加熱均勻

，絕對清潔，有利于提高裝配質量

；
安全絕無火警危險

；
環保無油汽油污染空氣，有利于環境改善和工作人員的身體健康

。

四

、結構與工作原理
結構 ZJ20系列軸承加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。ZJ20X

、ZJ20T為移動式結構

，其它均為固定式結構。

五

、工作原理
1

、短路加熱主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件

。工作時

，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2

、渦流加熱被加熱工件與主機的鐵芯組成一閉合的磁回路

，工作時，工件中通過主機的磁力線產生渦流而被快速加熱

。

ZJ20X系列軸承加熱器

主要技術參數 主要技術參數見表1 軛鐵規格見表2

。

表1

型號技術參數		ZJ20X-1	-2	-3	-4	-5	-6	-7
額定功率（ KVA ）		3.3	5.5	7.5	11	13	18	22
額定電壓（ V ）		220	380	380	380	380	380	380
額定電流（ A ）		12	14.5	19.7	28.9	34.2	47	58
加熱工件	內徑（㎜）	30-100	85-200	120-250	150-360	180-400	內燃機齒圈專用
	最大外徑（㎜）	280	360	400	450	500
	寬度㎜	115	150	180	200	220
重量（㎏）		55	105	120	135	150	180		250

表2

型號	軛鐵規格	尺寸	數量	適用范圍內徑（㎜）
ZJ20X-1	11	20 × 20	1	30-55
	13	40 × 40	1	55-85
	19	60 × 60	1	85-100
-2	21	70 × 70	1	85-115
-2	22	80 × 80	1	115-200
-3	31	75 × 92	1	120-250
-4	41	75 × 100	1	150-360
-5	51	75 × 125	1	180-400

安裝調試
1、將軛鐵放置到主機鐵芯的端面上

。
2

、檢查插頭與插座的接線是否一致，接地應良好

，然后將插頭插入有控制開關的電源插座上

。
3、將功能選擇開關撥到手控位置

，合上電源

，這時紅色指示燈亮。
4

、按起動按鈕

，主機通電，這時綠色指示燈亮紅燈熄

；按停止按鈕

，紅燈亮綠燈熄。至此

，調試結束

，可投入使用。

操作程序
1

、根據軸承的內徑

，選擇相應的軛鐵（見表2），將串套上軸承的軛鐵放置到主機鐵芯端面上

，應吻合平正

。
2、在加熱過程中

，用點溫計測量軸承內圈端平面處溫升

。當溫升符合要求，看準時間記數

，停止加熱

，移開軛鐵，取下軸承即可裝配

。
3

、連續加熱同一規格軸承

，將功能選擇開關撥到時控位置，設定加熱時間

，當軸承被加熱到所設時間即自動關斷電源

。
4、工作完成后

，將功能選擇開關撥到停止位置，切斷位置

。

ZJ20K系列齒輪快速加熱器

主要技術參數 快速加熱器主要技術參數見表3

。
表3

技術參數		ZJ20K-1	-2	-3	-4	-5	-6	-7	-8
額定功率（ KVA ）		2 . 2	3	4	5. 5	7 . 5	11	15	18
額定電壓（ V ）		380	380	380	380	380	380	380	380
額定電流（ A ）		6.3	7.9	10.5	14.5	19.7	29	40	47
加熱工件	內徑（ mm ）	10-25	10-40	10-50	10-60	30-85	50-100	60-100	70-120
	最大外徑（ mm ）	70	80	100	120	300	450	600	800
	寬度（ mm ）	30	35	35	40	150	170	180	200
重量（ Kg ）		45	58	90	145	205	270	300	336

安裝調試
1、控制箱及主機分別安裝到合適的地方

。主機左右方向應水平

，前后垂直方向允許向后傾斜不大于3度。
2

、安裝完成后

，在使用前必須按電氣原理圖復 核，接線是否有誤

。
3

、正確無誤后，合上開關

，接通電源

，此時電壓表應有指示。
4

、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面

，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變

，可調節主機后杠桿橋下面的定位螺釘

，使軛鐵與工件保持2mm的間距，以方便連續操作）

。至此

，調試結束，可投入使用

。

操作程序
1

、按起動按鈕，主機通電

，時間繼電器開始記數

，單位為秒，工件被加熱

。
2

、按停止按鈕前，看準時間記數，隨即取出工件

，測量其內徑端平面處溫升是否符合要求

，以便套裝。
3

、連續加熱同一規格的工件

，將功能選擇開關撥到時控位置，設定加熱時間

，當工件被加熱到所設時間即自動關斷電源

。
4、工作完成后

，將電源開關撥到停止位置

，切斷電源。

注意事項
外殼接地必須良好!
ZJ20X沒放置軛鐵

、ZJ20K沒放置工件前

，嚴禁按起動按鈕。
本系列產品的控制電源為AC220V或AC380V

，插座與插頭的接線應對應一致

。
ZJ20X使用應放置平穩，軛鐵與主機端面吻合

。
軸承加熱溫升勿超過120℃

，以防退火；其它工件最高加熱溫升不大于300℃

。

專用類加熱器
ZJ20T 55

、67、97系列軸承內圈的拆卸之用

。
ZJ20B鐵路機車的輪箍

、輪心、從動齒輪的熱裝卸之用

。
重型機械的熱裝配件可參照使用

。
柴油機、汽車

、拖拉機等生產流水線上的齒輪加熱

，歡迎特約訂購。
