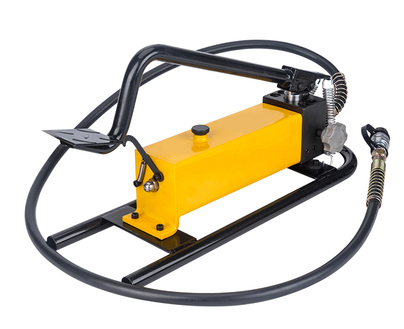

JTB-1/2腳踏雙速單出口油泵
(JTB-1/2)腳踏油泵雙速單出口配有腳踏卸壓閥
|
簡 介 SDB型手動油泵 ，是把手動的機械能轉換為液體的壓力能的一種小型液壓泵站 。加裝踏板及彈簧復位機構 ，可改為腳動操作。 在配套油缸及專用工具的情況下 ，可以進行各種作業，例如起重、彎形、調直 、剪切 、鉚合、裝配 、拆卸及一些建筑施工、軍事施工等 。 油泵的主要特點是：動力為手動，高壓 ，超小型 ，攜帶方便 ，操作簡單，應用范圍廣 。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技術參數 ⊥TOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原理圖 ⊥TOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

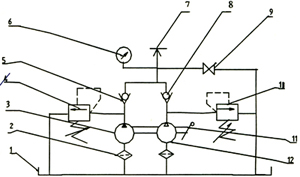

 1 、油箱2、濾網3 、低壓泵4、低壓溢流閥5、低壓?jiǎn)蜗蜷y6、壓力表（選配）7、出油口接頭
8、高壓?jiǎn)蜗蜷y9、卸載閥10、高壓安全閥11、壓桿12、高壓泵 圖一 SDB-1原理圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 連接簡圖 ⊥TOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

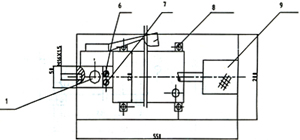

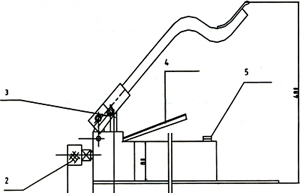

  JTB-1/2腳踏泵簡圖 1、柱塞2、油口插座3、復位彈簧4、卸荷踏桿 5、注油放氣口6、高壓安全閥7 、低壓安全閥8 、固定螺栓9 、腳動踏桿
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用說明 ⊥TOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3.2 升壓：在上述的基礎上 ，高壓柱塞繼續工作，壓力逐漸升高 。當壓力超過額定壓力63MPa時 ，則高壓閥打開、高壓油從高壓閥溢回儲油管 ，壓力始終保持在63MPa。高壓閥就是安全閥。 3.3 工作：在工作過程中，由于工作缸做功，能量會減少，所以要隨時搖動手柄，保持所需的工作壓力，直至工作結束。 3.4 卸載：油泵工作完畢，需要將壓力減至為零，打開卸載閥，油液流回儲油管。完成卸載工作。 充油、升壓、工作過程實際上是不可分割的，只搖動手柄就可完成這三個過程。 SDB-2是在SDB-1的基礎上加裝了手動換向閥，相應去掉卸載閥而成的雙出口油泵。利用手動換向閥完成換向和卸載工作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
手動油泵由以下幾部分組成：1、泵體部分；2、手柄部分；3、儲油箱；4、后座部分 4.1 泵體部分：泵體部分是油泵的主要部分，高壓工作腔 、低壓工作腔、兩個單向閥 、高壓閥（安全閥） 、低壓閥 、卸載閥、兩個止回閥、進油口等都在上面。各處孔有機聯系在一起。 ？?jī)蓚€(gè)銷子與泵體和柱塞連接。手動力作用在壓桿上，帶動柱塞作往復運動，產生油液的壓力。兩個單向閥是防止壓力油回流。兩個單向閥其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制。分別將壓力控制在1.5MPa和63MPa。進油口處的兩個鋼球是止回閥。工作完畢后松動卸載閥、壓力油流回儲油管，完成卸載工作。 4.2 手柄部分：主要由壓桿、壓把組成?div id="d48novz" class="flower left"> 4.3 在后座或油箱上面裝有注油、放氣孔 。松開螺絲就可進行放氣和進氣 。使用時請打開放氣閥。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5.1 油泵的正常使用：在壓力63MPa工作時 ，油泵的性能完全發揮出來 ，是最合理的使用 ，各處均不需調整。在實際工作壓力低于63MPa時 ，各處也不需調整 。 5.2 擴大油泵的使用范圍：為適應配套的油缸、可以低于63MPa的壓力下工作 。此時先將壓力表接在膠管上，調節高壓閥 ，當壓力表達到油缸的工作壓力為止，即可使用 。為了適應大噸位 、大行程作業的需要 ，可另行設計制造大型油箱或輔助油箱 。 5.3 安全注意事項： 1）不準超過63MPa壓力工作。不得隨意調動高低壓閥。 2）工作時應平穩地?fù)u動手柄 ，不得使油路有沖動現象，以使各閥門持久地工作。 3）減壓時應緩緩扭動手輪，不得使減壓過速。 4）油量不夠時，不得在有壓力的情況下注油 ，以免回油時儲油管內有壓力存在 。 5）確保各處正確連接后 ，方可工作。 6）高壓膠管每半年作一次打壓試驗 ，防止膠管老化發生意外 。試驗壓力低于90MPa ，即發生凸起滲漏時就不能使用 。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6.1 油泵各部經常保持清潔 ，各閥門處及柱塞周圍不得有灰塵污物存在。 6.2 嚴格遵守安全使用注意事項 。 6.3 工作液為YB－N32 ，液壓油環境溫度低于10℃時可改用YB-N22N號液壓油。嚴禁用含水或?qū)︿撚懈g性的介質 。 6.4 工作液必須用120-160目濾網過濾清潔 。 6.5 使用時應輕拿輕放 ，不得有碰撞現象。壓桿要擰緊 ，以免損傷絲扣 。 6.6 使用時非噴漆表面應涂工業凡士林油一層，以防生銹 。 6.7 不用時應裝入木箱，在干燥 、溫度適宜的房間存放二 。 6.8 用戶選配的高壓膠管出廠時，均經過額定壓力1.25倍的耐壓試驗 。幅地膠質的老化，用刻骨長期使用時 ，應注意定期檢查 ，半年檢查一次 。做耐壓試驗時 ，發生滲漏，凸起或爆破情況下 ，必須更換。使用時 ，應避免出現急彎 ，同時不可離膠管太近，以防爆破甩起傷人 。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
